辅机（罗纹机)的安装
辅机（罗纹机)的安装
|
|
|
| 要在保证罗纹机机针底部与主机沉降柱底部的间隙为0～1.5毫米后，再拧紧压板螺钉。 1.主机机身的重新固定 ①将主机的固定支架卸下，换成罗纹机附件里的斜面固定支架。见图（14） |
|
| ②将斜面固定支架的螺钉，套入主机背部的孔槽中。见图（15） |
|
| ③将螺钉推到孔槽的上端后，拧紧螺钉。见图（16） |
|
| ④将斜面固定支架按图示夹在工作台上，并拧紧螺栓。见图（17） |
|

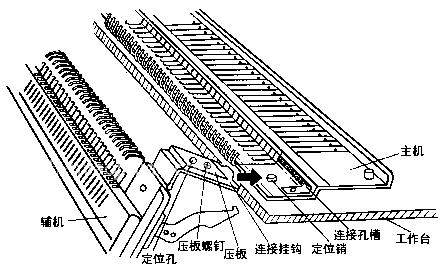

| 2.辅机（罗纹机）机身固定 ①双手托起罗纹机,将罗纹机两端的连接挂钩沿箭头方向,插入主机的连接孔槽中;将连接挂钩上的定位孔,对准主机两端的定位销将其套入。见图（18） |
|
|
|
|
| 图（18） |
|
